MODE OPERATOIRE DE LA REALISATION DU BETON DE SITE AVEC BRIQUE PILEE

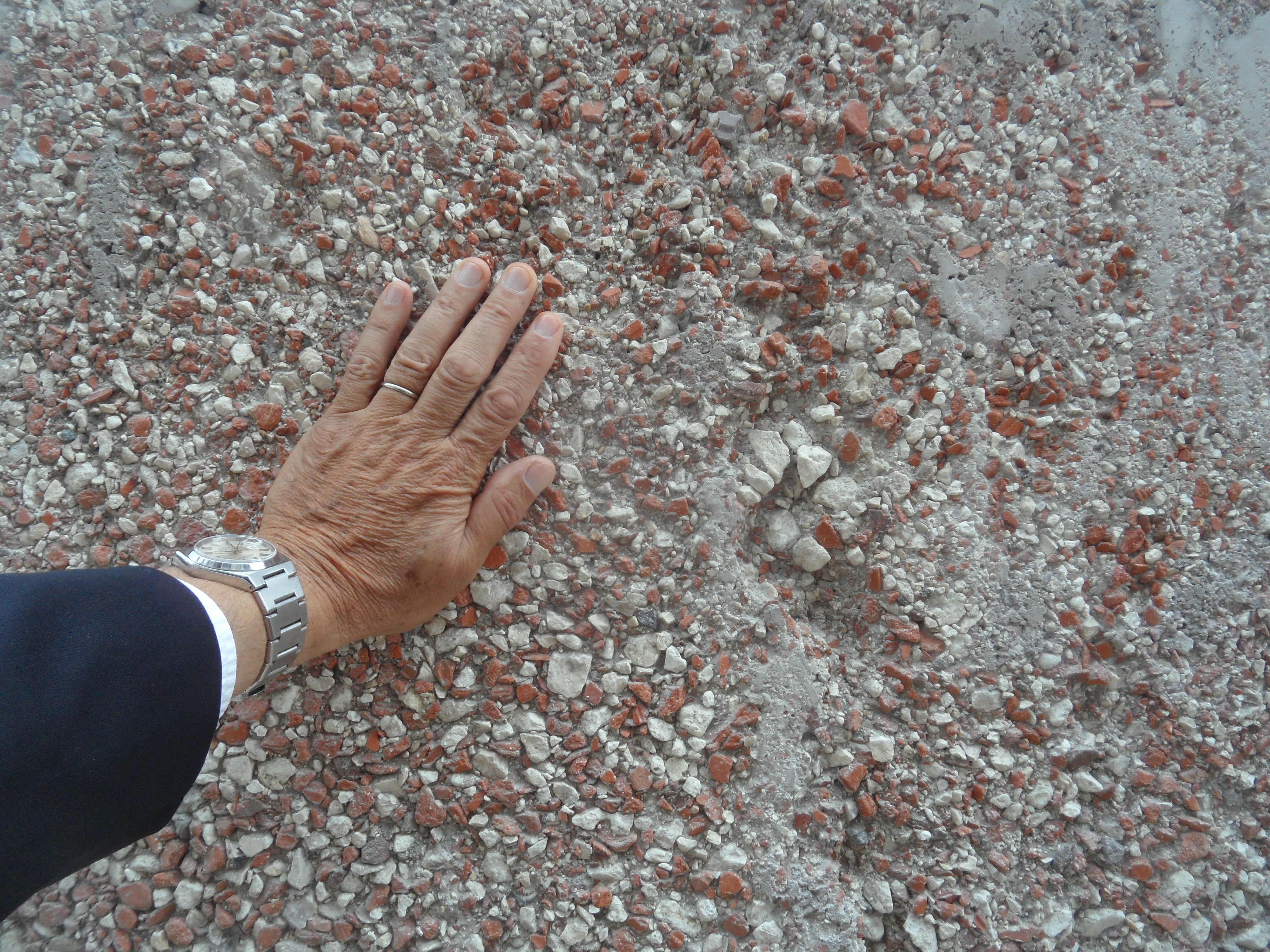

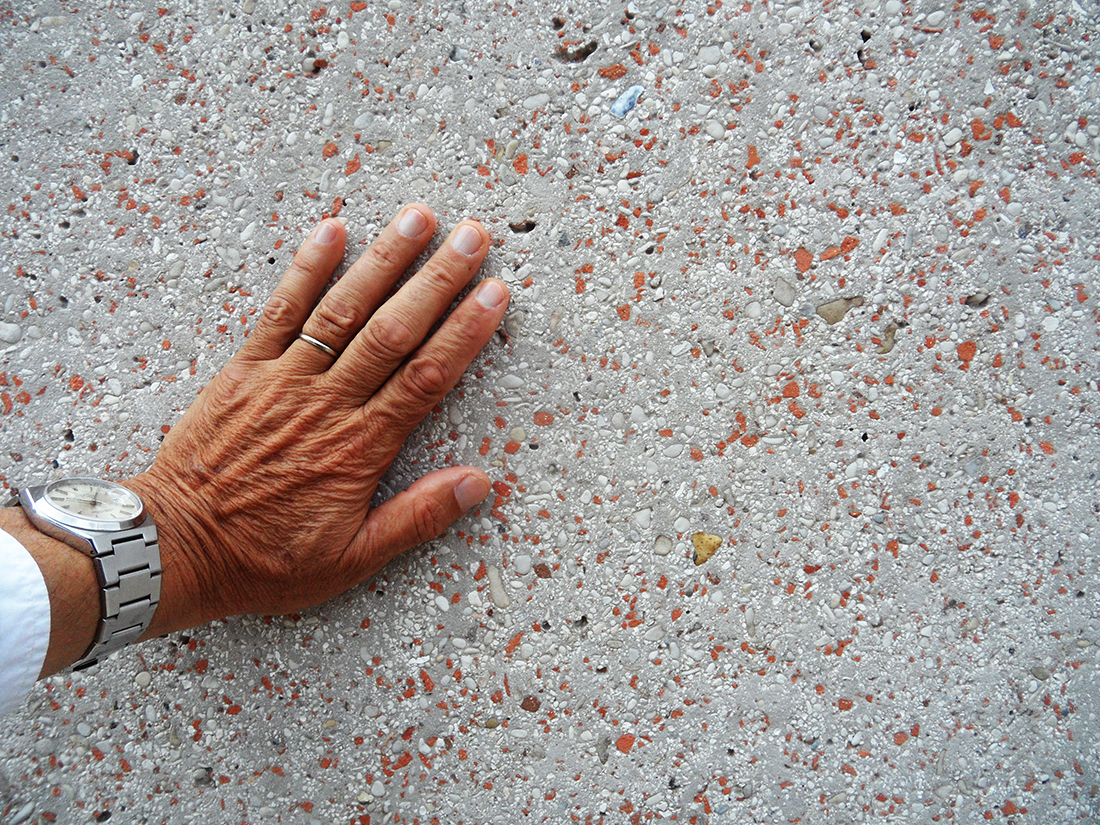

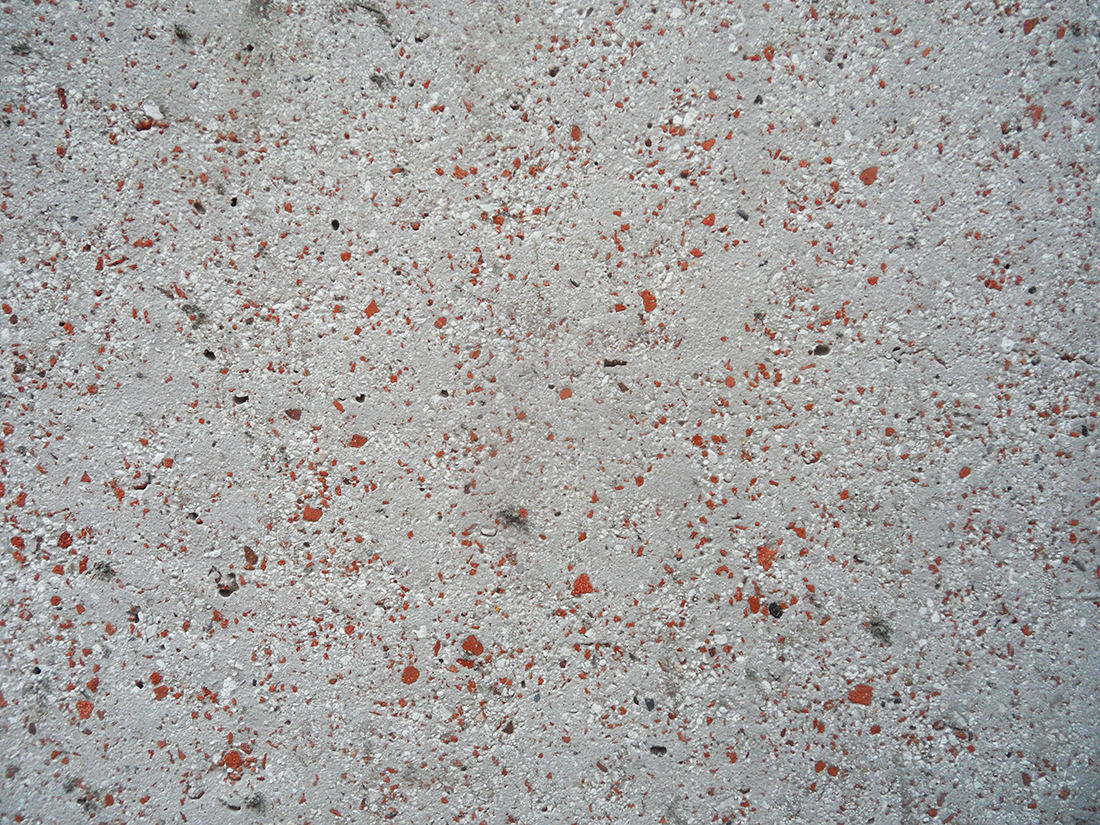

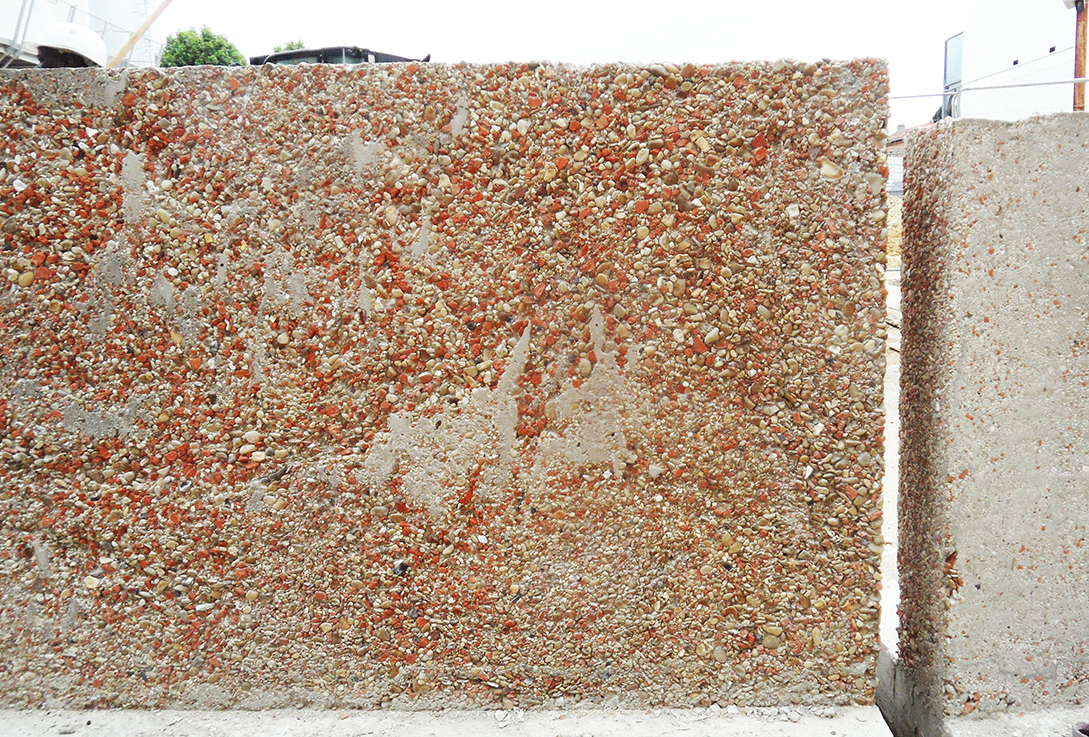

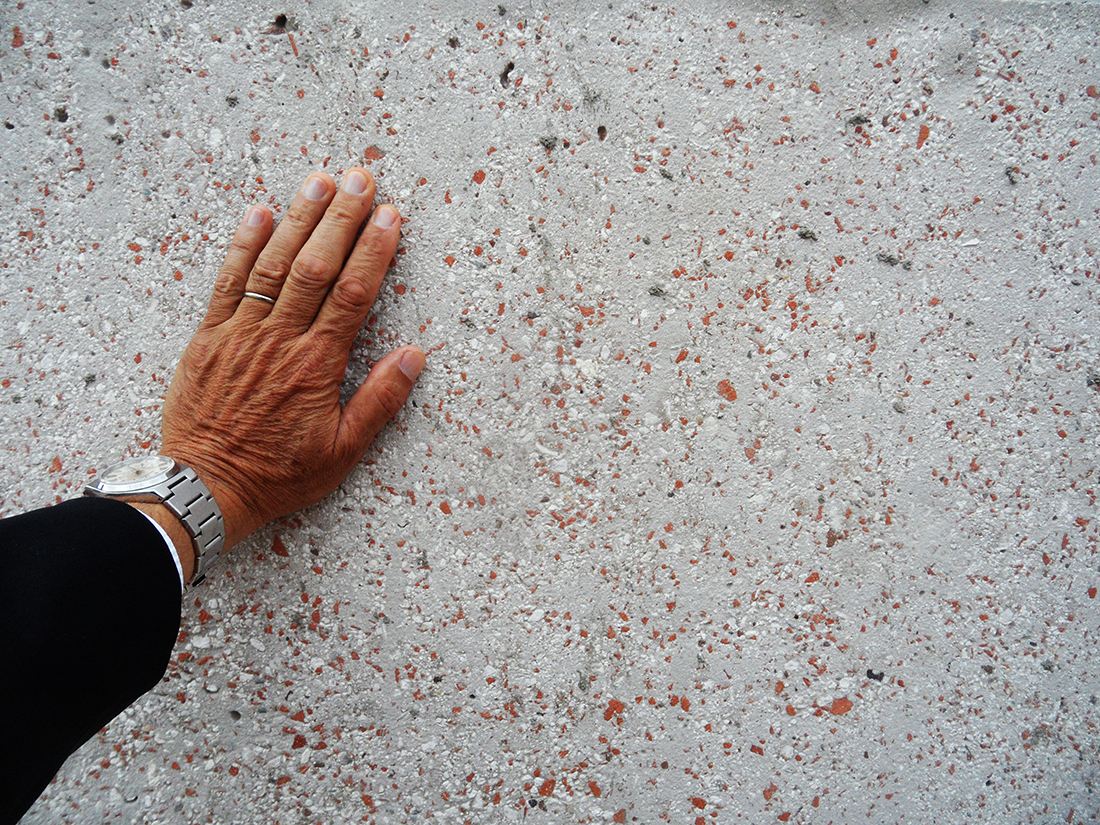

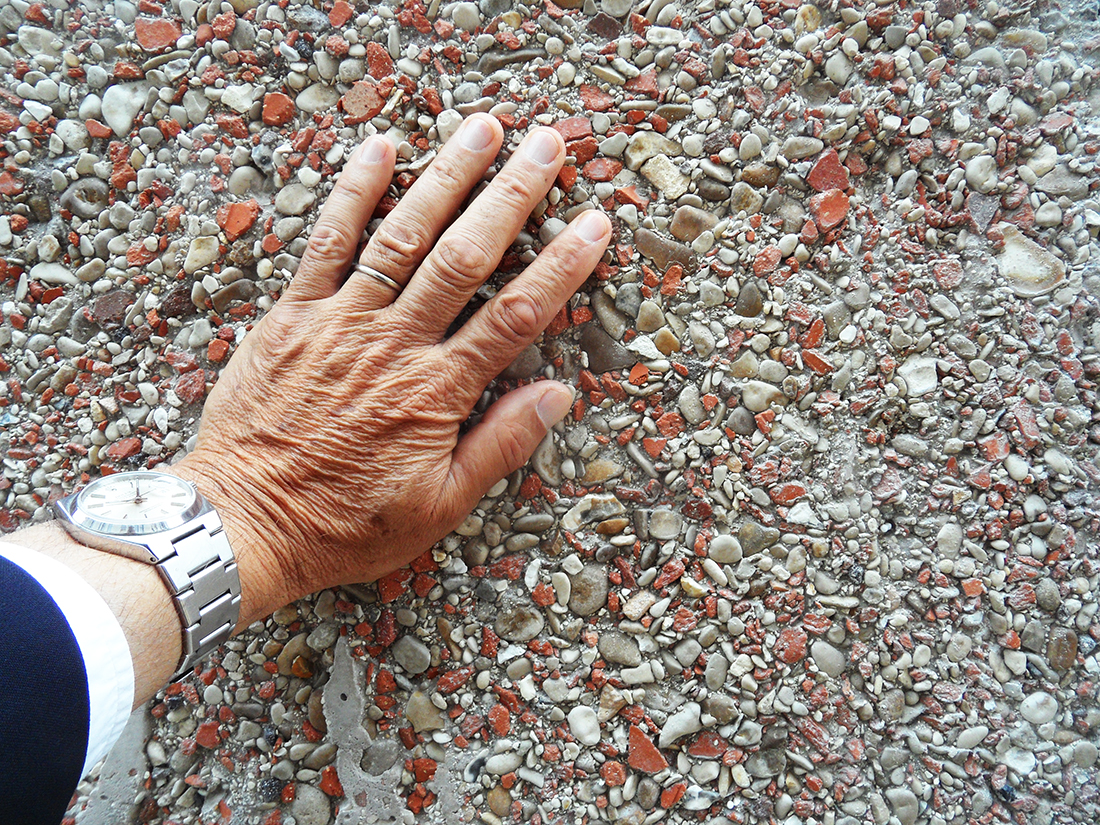

(Echantillons réalisés avec du ciment gris et des agrégats concassés et des agrégats roulés)
Le béton de site calcaire / brique pilée est un béton artisanal fait d'un mélange d'agrégats calcaires concassés
de granulométrie diverses, de brique pilée de sables colorés et de ciment blanc.
Dosage : 2/3 brique – 1/3 calcaire.
Granulométrie de la brique pilée : environ 10/20 > à vérifier sur échantillons.
Granulométrie du calcaire : environ 4/12,5 > à vérifier sur échantillons.
Le béton doit être préparé sur site, par une centrale de chantier ou une simple bétonnière.
La livraison de béton industriel prêt à l’emploi est à proscrire, en raison des adjuvants incorporés par les industriels du béton et qui on pour conséquences de générer des phénomènes de retrait et de microfissures.
Le plus grand soin sera apporté aux coffrages et aux coulages.
Tous les coulages seront systématiquement arasés parfaitement horizontalement.
Les coulages sont faits par hauteurs successives définies par un plan de calepinage.
Béton de dosage minimum en ciment de 350 kg/m3
Classe de consistance S2 dite « plastique » correspondant à un affaissement au cône d’Abrams de 5 à 9 cm.
Le dosage de ciment prescrit devra être impérativement respecté (A certifier).
Les rotations devront être très courtes pour éviter toutes nuances dans la hauteur du coulage.
La finition de surface sera faite par désactivation du parement.
Cette désactivation peut être replacée par un sablage.
La profondeur de désactivation sera réglée sur l'échantillon.
Il est souhaitable de fibrer le béton avec des fibres appropriées.
En cas de nécessité, les fibres dépassantes pourront être supprimées par un brûlage léger.
Pour éviter les efflorescences sur les parements béton un produit adapté type CHRYSO PAREFLO 10 pourra être rajouté à la composition. Désactivant de type CHRYSO Déco ou CHRYSO Lav de chez CHRYSO ou équivalent.
Les cales d'armature doivent être compatibles avec l'aspect du parement désactivé. (cales en ciment blanc pas en plastique)
Une hydrofugation de surface sera réalisée après séchage.
Ferraillage : Armature HA et treillis soudé (fissuration très préjudiciable).
MATERIAUX – PROVENANCE :
Provenance à définir sur échantillons
Calcaire :
3 tailles d’agrégats : Gros (G) : 10/20 + Fin (F) : 2/8 + Moyen (M) : 4/12,5
Plus les agrégats sont petits, plus la teinte du parement est foncée.
Brique pilée : fournisseurs nombreux > à sélectionner sur présentation d’échantillons.
Sable : 0/3
Ciment : CALCIA ITALCEMENTI TECHNOCEM BLANC 42,5R – CEM II/B – LL 42,5 R CP 2 « SB »
Produit désactivant : CHRYSO Deco Lav N - Marque : CHRYSO.
Variante : sablage au sable naturel ou au corindon.
Outils : Banches standard – hauteur à adapter suivant calepinage
PRINCIPE DU COFFRAGE SAUTEUR :
Les trous des écarteurs ont leur axe à 3 cm au dessus de la partie inférieure de la banche.
Les écarteurs bas sont pré-positionnés dans la hauteur de coulage suivant la hauteur du coulage suivant.
Tracé au « Cordex » d’une ligne horizontale, sur l’intérieur d’une face de la banche.
Mise en place des tubes et des cônes des écarteurs.
Serrage des banches.
Coulage supérieur.
Trous de banches : Les trous de banches sont rebouchés et laissés visibles en creux.
Finition « au doigt » avec laitance de ciment.
